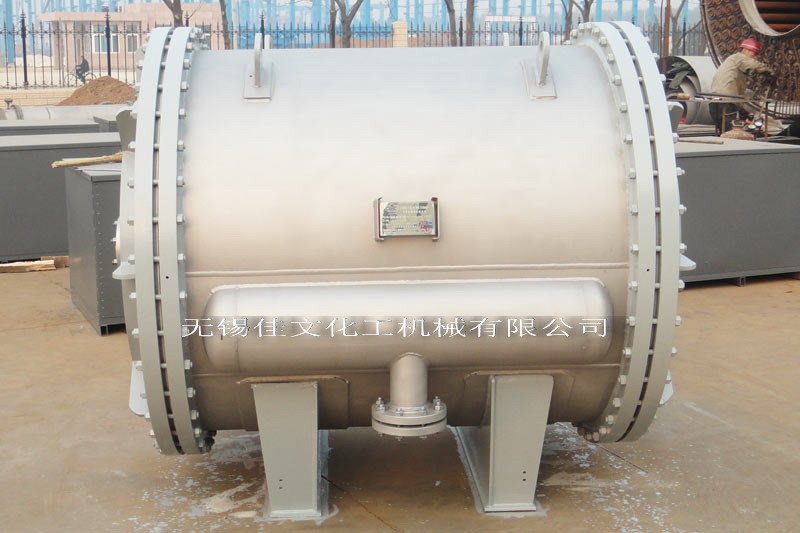

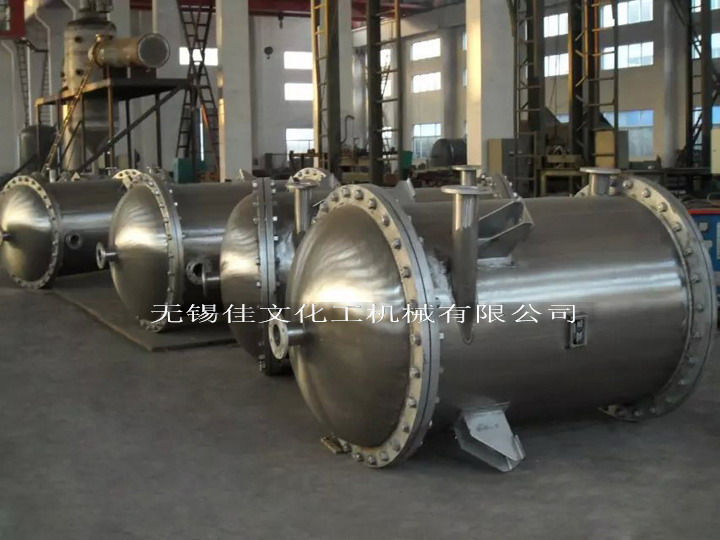

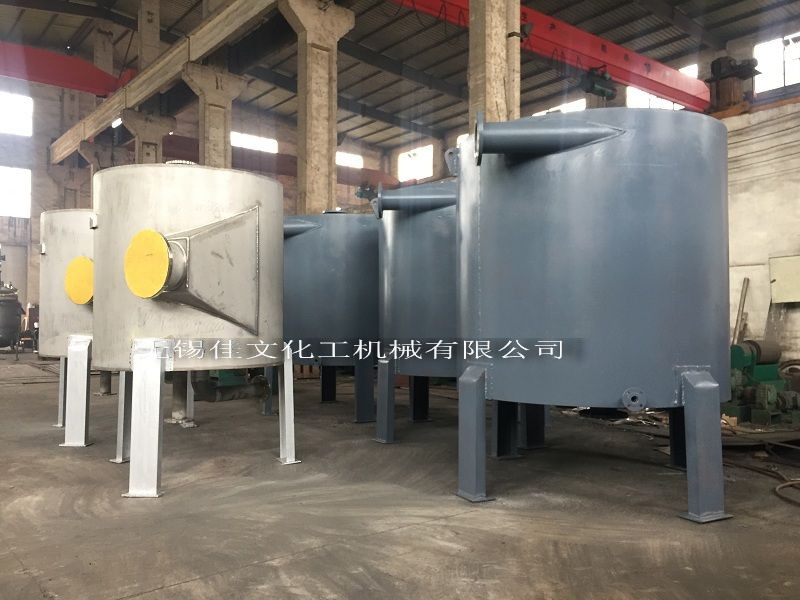

螺旋板式换热器

螺旋板式换热器

产品概述/Product overview
螺旋板式换热器是一种高效换热器设备,适用汽—汽、汽—液、液—液,对液传热。它适用于化字、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按结构形式可分为不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型,Ⅲ型)螺旋板式换热器。

工作原理

螺旋板换热器分可拆分和不可拆分螺旋板换热器。

不可拆式螺旋板换热器的结构比较简单,螺旋通道的两端全部焊死。

可拆式螺旋板换热器除螺旋通道两端的密封结构以外,其他与不可拆式完全相同。为达到机械清洗的目的,可拆式螺旋通道,一端敞开,用平板盖和垫片密封,以防止流体漏到大气中或同一通道内的流体短路。

设备规格及主要参数

螺旋板换热器特点:

①传热效能好。弯曲的螺旋通道和定距柱,有利于增强流体的湍流状态通道内流体阻力小,可提高设计流速,有助于提高传热系数。对于水-水换热,传热系数可达1.8~3.5千瓦每平方米每摄氏度〔kW/(m(·℃)〕。

②有自清洗作用。单通道内的流体通过通道内杂质沉积处时,流速会相对提高,容易把杂质冲掉。

③不可拆式结构的密封性能好,适用于剧毒、易燃、易爆或贵重流体的换热。④相邻通道内的流体呈纯逆流方式流动,可得到 大的对数平均温差,有利于小温差传热,适用于回收低温位热能。

⑤结构较紧凑单位设备体积内的传热面积可达150。

⑥由于螺旋通道本身的弹性自由膨胀,温差应力小。

⑦价格低廉。相同换热面积下,螺旋折流板换热器的体积比传统弓形折流板换热器1/3,所需原材料费用降低。

螺旋板换热器 大的缺点是检修困难,如发生内圈螺旋板破裂,便会使整台设备报废。



公称换热面积m2 通道间距mm 计算
换热面积
m2
流 速
1m/ces时
处理量m3/h
接管公称直径 型 号 重量(kg)
I 6B型 I 16B型
1 6 1.0 3.89 40 I 6,I 16B1-0.2/300-6 44 50
2 6 2.1 3.89 40 I 6,I 16B2-0.2/400-6 78 85
4 6 4.4 8.2 50 I 6,I 16B4-0.4/400-6 131 135
10 4.5 17.3 80 I 6,I 16B4-0.5/450-10 129 133
10 4.8 13.7 70 I 6,I 16B4-0.4/500-10 161 205
8 6 7.3 8.21 50 I 6,I 16B8-0.4/500-6 212 215
10 7.85 17.3 80 I 6,I 16B8-0.5/550-10 235 273
10 7.3 20.90 80 I 6,I 16B8-0.6/500-10 237 275
10 6 11.1 8.21 50 I 6,I 16B10-0.4/600-6 295 355
10 11.5 17.3 80 I 6,I 16B10-0.5/650-10 315 405
10 11.2 20.90 80 I 6,I 16B10-0.6/600-10 305 395
15 6 16.9 12.54 70 I 6,I 16B15-0.6/600-6 415 490
10 14.72 17.3 80 I 6,I 16B15-0.5/760-10 405 575
10 15.0 28.1 80 I 6,I 16B15-0.8/600-10 400 570
14 15.6 39.3 100 I 6,I 16B15-0.8/700-14 505 680
20 6 21.7 8.21 50 I 6,I 16B20-0.4/800-6 540 710
10 21.0 20.90 80 I 6,I 16B20-0.6/800-10 555 735
14 20.9 39.30 100 I 6,I 16B20-0.8/800-14 660 830
25 10 26.6 29.90 80 I 6,I 16B25-0.6/900-10 610 950
14 26.9 39.20 100 I 6,I 16B25-0.8/900-14 720 1060
30 10 28.2 28.10 100 I 6,I 16B30-0.8/800-14 750 1180
14 32.2 39.20 100 I 6,I 16B30-0.8/1000-14 980 1370
40 10 45.4 35.30 100 I 6,I 16B40-1.0/900-10 1130 1515
14 40.2 19.4 125 I 6,I 16B40-1.0/1000-14 1200 1630
50 10 53.9 35.3 100 I 6,I 16B50-1.0/1000-14 1360 1755
60 10 61.05 35.3 100 I 6,I 16B60-1.0/1100-10 1920 2112
14 60.08 49.40 125 I 6,I 16B60-1.0/1200-14 2000 2200
80 10 81.83 35.3 100 I 6,I 16B80-1.0/1200-10 2560 2816
14 80.9 49.40 125 I 6,I 16B80-1.0/1400-14 2667 1934
100 10 101.9 35.3 100 I 6,I 16B100-1.0/1300-10 3200 3520
14 100.06 49.40 125 I 6,I 16B100-1.0/1500-14 3333 3666
120 10 115.5 35.3 100 I 6,I 16B120-1.0/1500-10 3870 4257
14 119.0 49.40 125 I 6,I 16B120-1.0/1700-14 4020 4422
130 14 128.80 49.4 125 I 6,I 16B130-1.0/1750-14 4241 4665
18 129.09 63.5 150 I 6,I 16B130-1.0/1967-18 4462 4908
150 14 148.1 49.4 125 I 6,I 16B150-1.0/1890-14 4702 5172
18 148.2 63.5 150 I 6,I 16B150-1.0/2010-18 4962 5458
